O astfel de schemă este prezentată mai jos:
192.168.10.1 = Router/Gateway
192.168.10.2 - 192.168.10.49 = IP-uri fixe
192.168.10.50 - 192.168.10.99 = Rezervate VPN
192.168.10.100 - 192.168.10.254 = Alocare dinamică (DHCP)
Această schemă asigură în fiecare locaţie:
- 48 adrese IP fixe ce pot fi alocate unor staţii de lucru ce rulează anumite servicii care necesită adresare fixă (de ex.: utilitare de control la distanţă)
- 50 de adrese pentru Virtual Private Networking (vom trata această facilitate în tutorialele viitoare)
- 155 de adrese destinate alocării dinamice
Pentru configurarea DHCP se urmează paşii de mai jos:
În interfaţa de configurare a router-ului se accesează, zona "Services", secţiunea "DHCP Server".Se bifează "Enabled" şi se introduc datele conform schemei prestabilite.
Întrucât router-ul are şi funcţie de "Time Server", vom introduce adresa sa în caseta "Primary NTP Server". Caseta "Secondary NTP Server" este opţională şi poate rămâne necompletată.
Prin această configurare ne asigurăm că ceasurile interne ale computerelor din reţea vor fi permanent sincronizate.
După completarea câmpurilor se confirmă configurările cu butonul "Save".
Fiindcă am vorbit mai devreme despre IP-uri fixe, este recomandat să le gestionăm centralizat.
Am putea începe cu staţia de lucru a administratorului de sistem care, în mod sigur, va necesita adresare fixă.

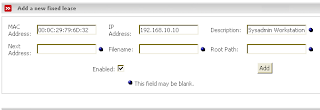

Pentru aceasta, derulăm pagina până la facilitatea "Add a new fixed lease".
Completăm MAC-ul plăcii de reţea instaltă în staţia de lucru a administratorului de sistem, adresa IP care dorim să fie alocată acestei staţii şi, opţional o descriere a alocării.După completarea casetelor confirmăm configurările cu butonul "Add".
Observăm că salvarea cofigurărilor a fost efectuată cu succes.Vom trece mai departe la interconectarea celor trei locaţii.
